产 品 特 点
⏺同时具有通道自检功能，检查线缆中是否存在未接线缆
⏺ 软件实时显示电阻变化率、失效样品、失效判断值
⏺多种自动失效判断功能（阈值与失效样品比例）
⏺通过🍏测试设备软件功能认证评估
⏺多通道电阻和温度实时采集
⏺实时显示失效样品的比例
⏺软件带有自适应量程
⏺软件具有自检功能
⏺报表动态输出
在线电阻率变化测试软件 是一款具有数据实时分析功能的软件，根据用户实际应用需求，在原始实时监测数据表格的基础上增加测试值、高温电阻变化率、高温电阻变化率最大值、低温电阻变化率、低温电阻变化率最大值、测试循环总数、显示当前测试循环、失效循环、开路循环状态等功能。

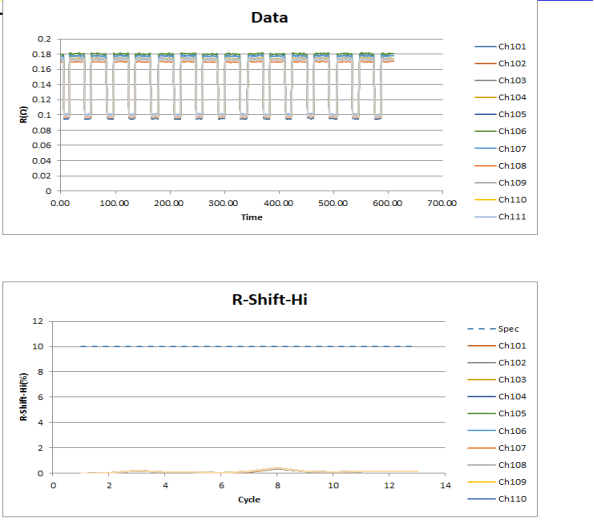

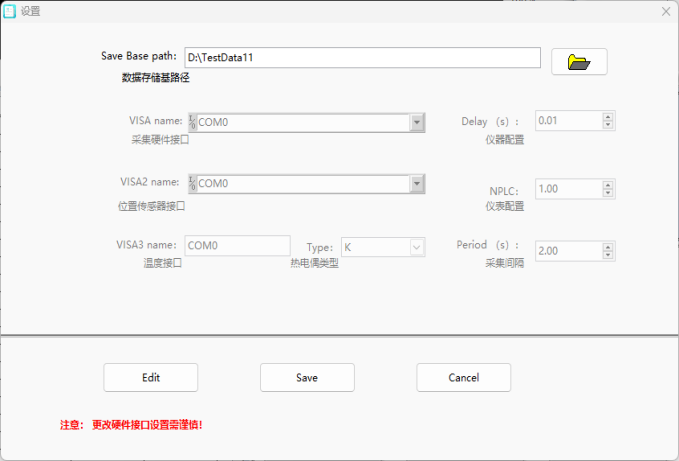

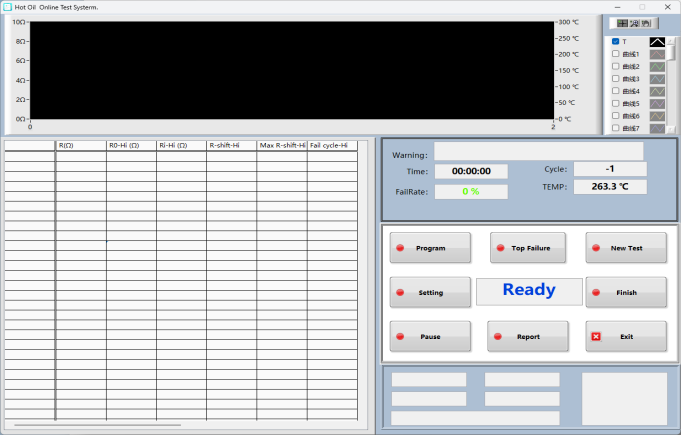

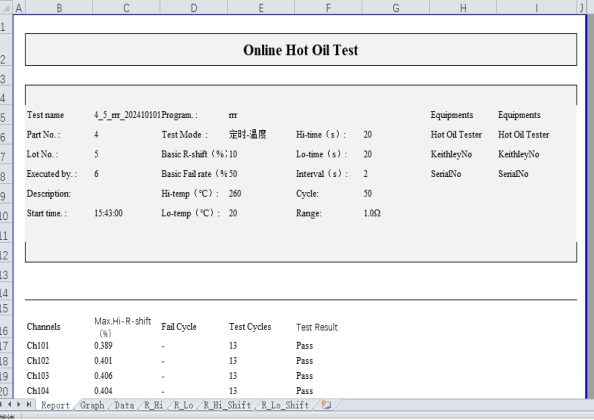

软件主界面 数据图形化 测试数据可存储 一键报告输出
系 统 参 数
|
规格项 |
高级版 | 专家版 | 旗舰版 | ||||||
|
电阻测试电流范围 |
10mΩ-1MΩ | 0.1mΩ-1MΩ | 0.1mΩ-1MΩ | ||||||
|
电阻测试精度 |
±(0.05%RD+0.1%FS) |
±(0.3%RD+0.1mΩ) |
±(0.3%RD+0.1mΩ) |
||||||
|
电阻量程 |
10Ω、100Ω、1KΩ、10KΩ、100KΩ、1MΩ |
1Ω、10Ω、100Ω、1KΩ、10KΩ、100KΩ、1MΩ |
1Ω、10Ω、100Ω、1KΩ、10KΩ、100KΩ、1MΩ |
||||||
|
测试电流 |
≤10mA |
≤10mA |
≤10mA |
||||||
|
测试方式 |
四线制测试法 |
四线制测试法 |
四线制测试法 |
||||||
|
通道数 |
20CH/40CH/60CH/80CH可选(optional) |
40CH/60CH/80CH/96CH可选(optional) |
280CH |
||||||
|
采样速率 |
10s/循环 |
5s/循环 |
7s/循环 |
||||||
|
温度采集 |
NI温度采集器，K型热电偶传感器 |
NI温度采集器，K型热电偶传感器 |
NI温度采集器，K型热电偶传感器 |
||||||
|
温度范围 |
-70℃~+200℃/0℃~+320℃可选(optional) |
-70℃~+200℃/0℃~+320℃可选(optional) |
-70℃~+200℃/0℃~+320℃可选(optional) |
||||||
|
温度精度 |
±0.5℃ |
±0.5℃ |
±0.5℃ |
||||||
|
温度分辨率 |
0.01℃ |
0.01℃ |
0.01℃ |
||||||
|
测试方式 |
温度触发，定时测试 |
温度触发，定时测试 |
温度触发，定时测试 |
||||||
|
线缆规格 |
耐高温特氟龙线，短时耐温300度，线径：0.12mm² |
耐高温特氟龙线，短时耐温300度，线径：0.12mm² |
耐高温特氟龙线，短时耐温300度，线径：0.12mm² |
||||||
|
线缆保护 |
外部线缆采用锦纶套管保护内部线缆采用耐高温透明热缩管 |
外部线缆采用锦纶套管保护内部线缆采用耐高温透明热缩管 |
外部线缆采用锦纶套管保护内部线缆采用耐高温透明热缩管 |
||||||
|
线缆标识 |
内部每组线缆，由组和通道标识表示 |
内部每组线缆，由组和通道标识表示 |
内部每组线缆，由组和通道标识表示 |
||||||
|
样品连接 |
焊接 |
焊接 |
焊接 |
||||||
|
供电电压 |
交流 （AC） 220V 10%,1KW |
交流 （AC） 220V 10%,1KW |
交流 （AC） 220V 10%,1KW |
||||||
|
外形尺寸 |
1600*600*800(mm) |
1600*600*800(mm) |
1600*600*800(mm) |
||||||
|
设备重量 |
约(About)150kg |
约(About)150kg |
约(About)150kg |
||||||

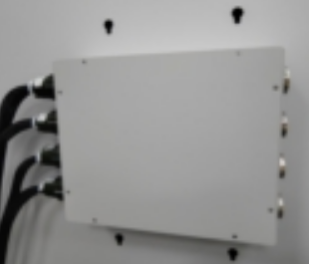

热油机测试线缆转接盒
转接盒通道数：40通道，共分4个航插，每个10通道。航插选用民用连接件，50芯标准
尺寸：46mm(直径)
连接方式：四线制，采用4进4出。
体积：76*260*300mm (高*宽*深)
